量塊的用途和精度

      量塊又稱塊規。它是機器制造業中控制尺寸的最基本的量具，是從標準長度到零件之間尺寸傳遞的媒介，是技術測量上長度計量的基準。

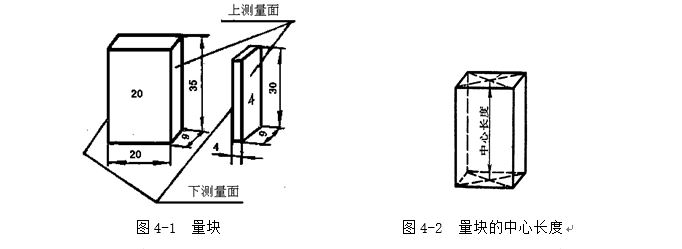

      長度量塊是用耐磨性好，硬度高而不易變形的軸承鋼制成矩形截面的長方塊，如圖4-1所示。它有上、下兩個測量面和四個非測量面。兩個測量面是經過精密研磨和拋光加工的很平、很光的平行平面。量塊的矩形截面尺寸是：基本尺寸0.5～10mm的量塊，其截面尺寸為30mm×9mm；基本尺寸大于10至1000mm，其截面尺寸為35mm×9mm。

      量塊的工作尺寸不是指兩測面之間任何處的距離，因為兩測面不是絕對平行的，因此量塊的工作尺寸是指中心長度，即量塊的一個測量面的中心至另一個測量面相粘合面（其表面質量與量塊一致）的垂直距離。在每塊量塊上，都標記著它的工作尺寸：當量塊尺寸等于或大于6mm時，工作標記在非工作面上；當量塊在6mm以下時，工作尺寸直接標記在測量面上。



      量塊的精度，根據它的工作尺寸(即中心長度)的精度、和兩個測量面的平面平行度的準確程度，分成五個精度級，即00級、0級、1級2級和(3)級。0級量塊的精度最高，工作尺寸和平面平行度等都做得很準確，只有零點幾個微米的誤差，一般僅用于省市計量單位作為檢定或校準精密儀器使用。1級量塊的精度次之，2級更次之。3級量塊的精度最低，一般作為工廠或車間計量站使用的量塊，用來檢定或校準車間常用的精密量具。
      量塊是精密的尺寸標準，制造不容易。為了使工作尺寸偏差稍大的量塊，仍能作為精密的長度標準使用，可將量塊的工作尺寸檢定得準確些，在使用時加上量塊檢定的修正值。這樣做，雖在使用時比較麻煩，但它可以將偏差稍大的量塊，仍作為尺寸的精密標準。
